Как отрегулировать отслеживание марки глаза на тупиковой упаковке

Знаки глаз на фольге Alu можно отслеживать с помощью фотоэлектрического переключателя после каждой тяги. Если в качестве установки обнаружена признака глаз, применение путешествий останется; Но если нет, то применение путешествий может быть компенсирована за точное отслеживание знаков глаз.

1. Отладка

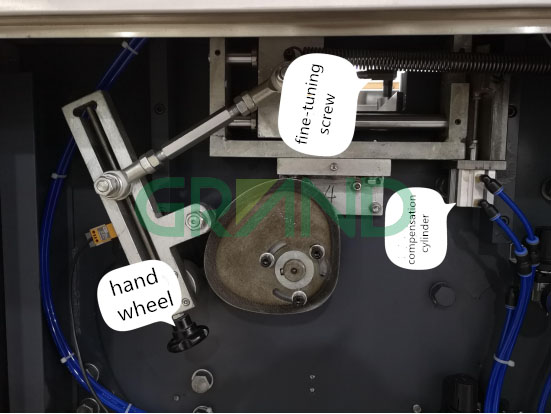

1) Отрегулируйте формы для контроля размера блистера и определите размер на основе объема между двумя отметками глаз (или, ссылаясь на диаграмму материала). Ручное колесо можно повернуть вверх, чтобы удлинить волдыри или повернуть вниз, чтобы сократить их.

2) после регулировки волдыня включите переключатель отслеживания и выровняйте его с отмечением глаз на фольге Alu;

Как показано на следующем рисунке, фольга ALU будет вытянута влево, а датчик отслеживает левую сторону глазного знака.

← ←

Направление движения фольги

Существует небольшая черная кнопка, которую можно использовать для регулировки чувствительности отслеживания признаков глаз. Машина тянет фольгу алу, и индикатор становится красным, когда признан глаза чувствую, и она становится зеленой, когда глаза тянутся. Никакая замена красного и зеленого не указывает на то, что чувствительность датчика должна быть обнаружена.

3) Во время работы, основываясь на выключателе отслеживания глаз, если курсор сметает вперед, прицел тяги слишком длинной, и операторы могут точно настроить винт внутрь. В противном случае операторы могут точно настроить винт наружу.

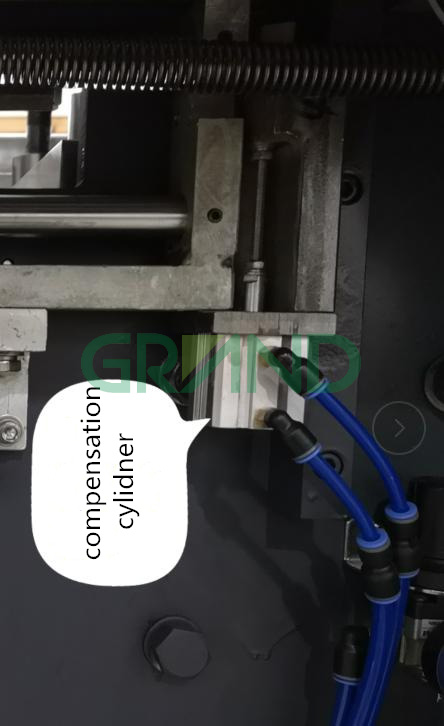

4) После корректировки наблюдайте за положением отслеживания курсора и убедитесь, что компенсация является правильной. (Переднее или обратное отклонение определяется автоматически компенсационным цилиндром. Цилиндр движется вниз, чтобы вытянуть глаз вперед и удлинять волдырь или двигаться вверх, чтобы потянуть глаз назад и сократить волдырь.)

5) Программа ПЛК откладывается на заводе.

Этот метод регулировки на самом деле подходит для отслеживания марки глаза на другой упаковочной машине, которая установлена ​​с помощью устройства для отслеживания электрического отслеживания, наряду с Блистерная упаковочная машина упоминается, как указано выше.
