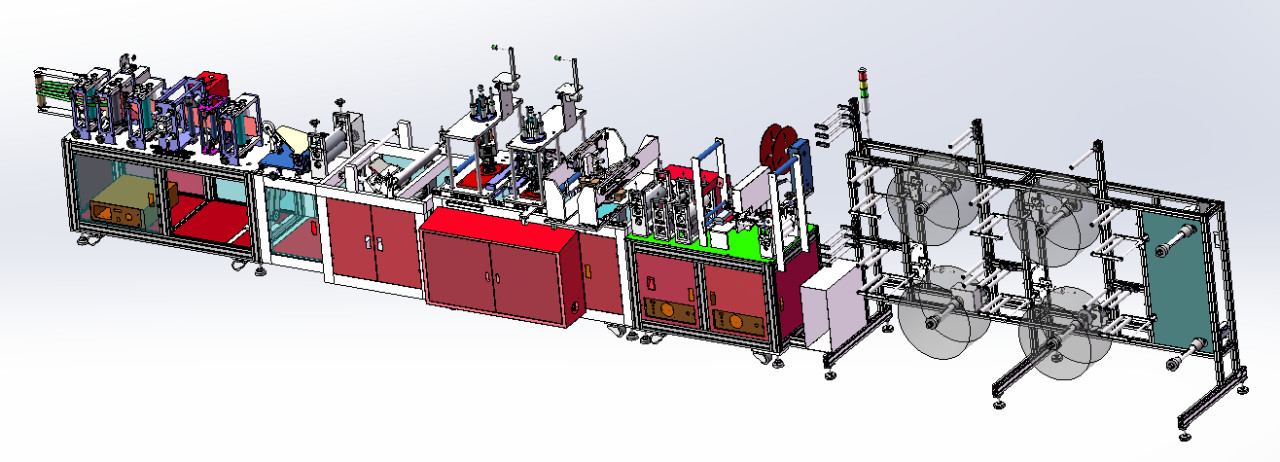

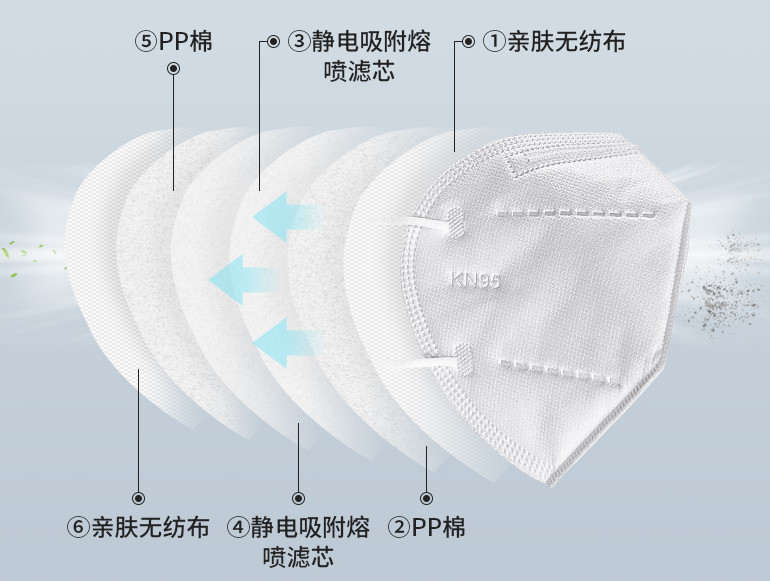

Как правило, N95 состоит из 3-6 слойной ткани, и эта маска может производить маски из 6 слоев. Количество рулона ткани определяется слоем конечной маски. Сколько слоев маски, сколько тканевых рулонов.

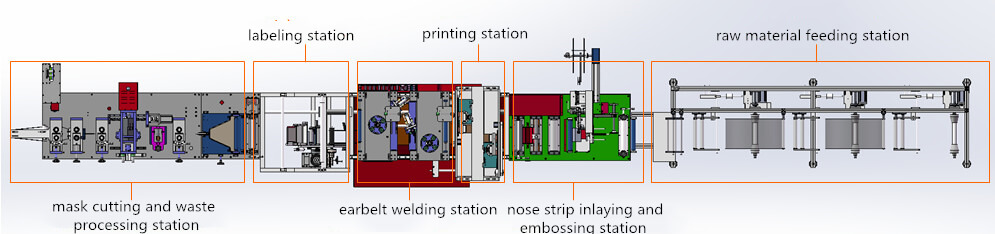

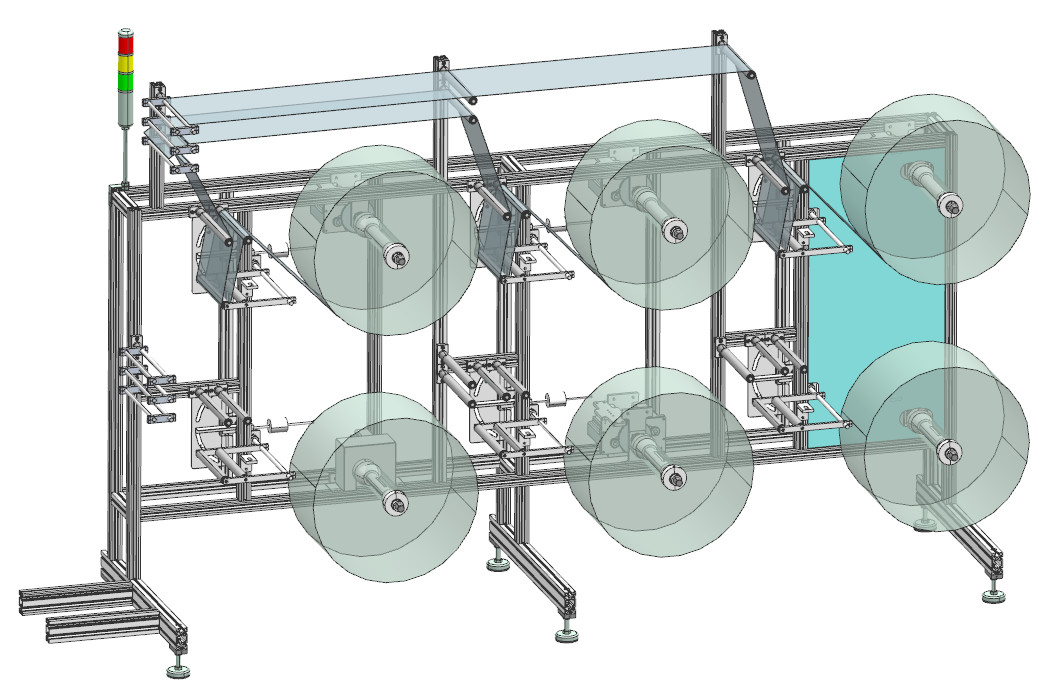

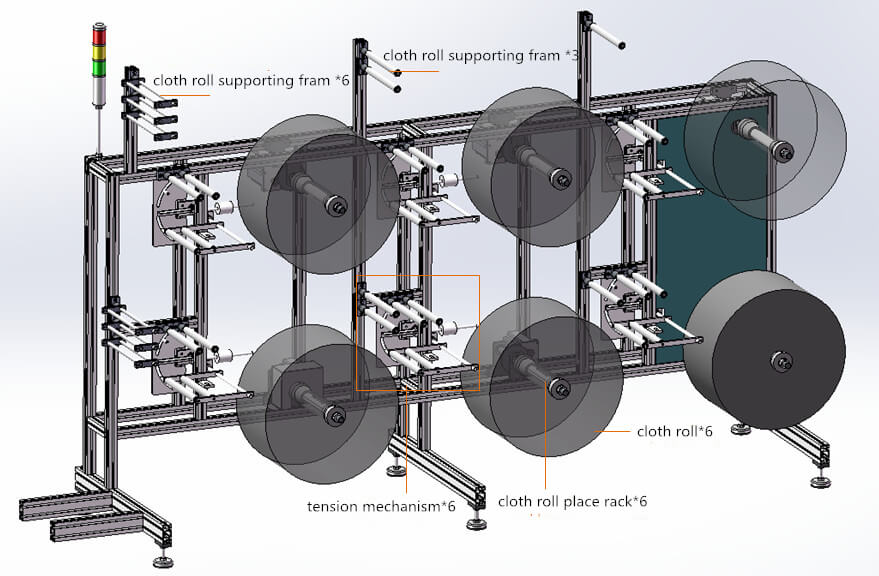

1) Тканевой путь
Каждый рулон ткани сначала будет пересекать механизм натяжения и поддерживаться кадром для опорной панели ткани и подключиться к следующей станции, показанная на следующем рисунке:
2) Структура станции
а Стойка из ткани

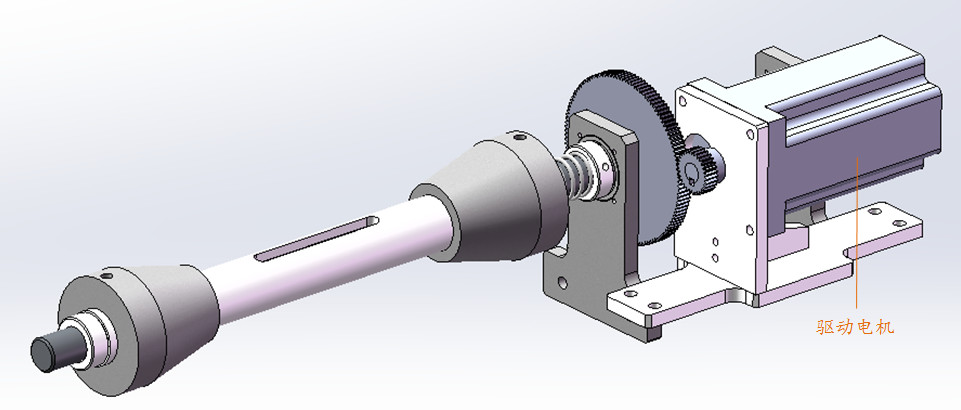

Водительский мотор
Это устройство питается от двигателя.

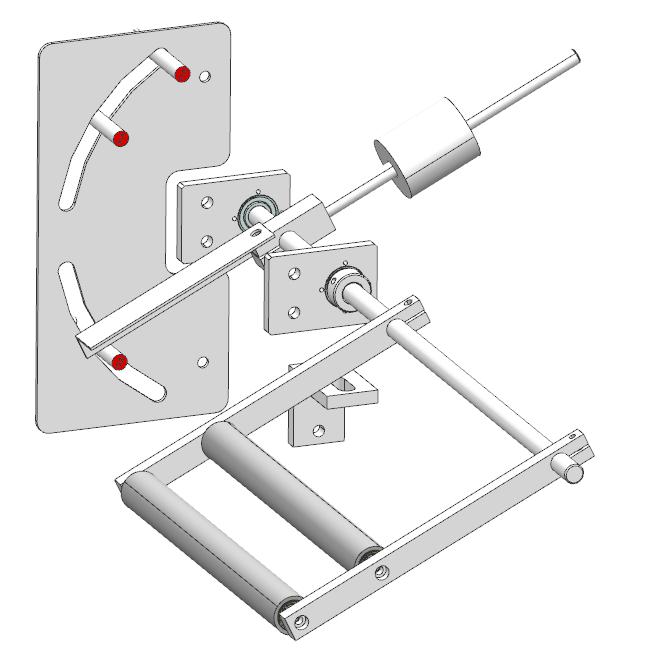

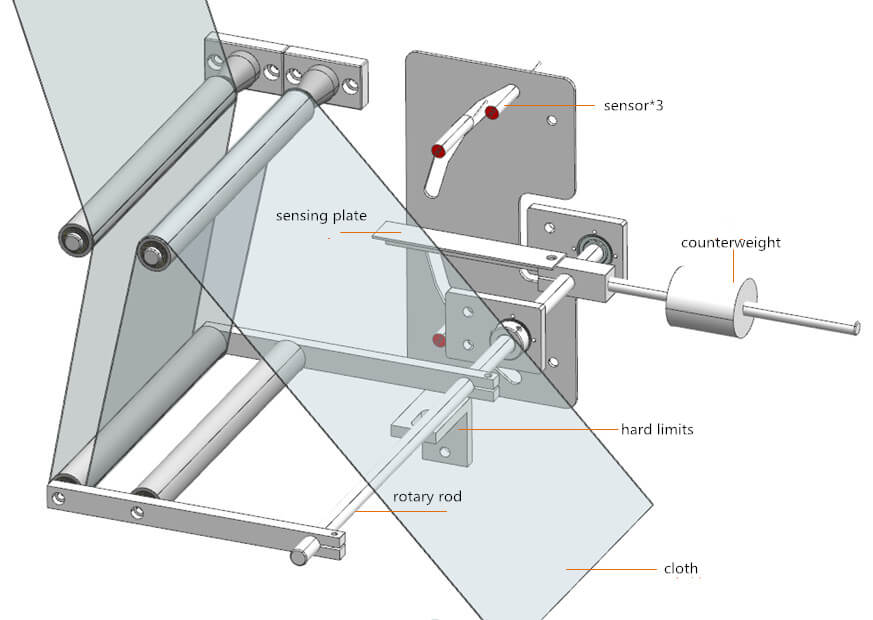

беременный Механизм натяжения
Этот механизм натяжения может предотвратить слишком свободную или напряженную ткань. Его конкретный принцип:
а) Тканевый материал выпущен в первую очередь. Поскольку скорость выпуска материала выше, чем скорость подачи материала во время производства, материал будет свободен. В этом случае ролик слева от поворотного стержня падает из -за гравитации, пока датчик не почувствует чувствительная пластина. В то время остановка двигателя вождения. Во время этого процесса ткань будет держать напряженность.
б) После того, как вождение моторного остановки вращение тканевого материала будет натянуть и натянуть. Затем ролик будет приводит к движению вверх, пока чувствительная пластина не почувствует. И материал снова выпущен.
в) приведенный выше процесс повторяется.
На рисунке мы находим противовес. Это может снизить нисходящее давление двух роликов до материала для ткани, но уменьшенное давление все еще поражено их весом. Следовательно, механизм натяжения будет вращаться на эти два ролика нормально. Мы также можем найти жесткий ограничитель. Когда материал разместил мешок пуст, ограничитель может поддерживать вращающийся стержень:
Вопрос в том, почему механизм натяжения необходим. На самом деле, без механизма натяжения материал должен быть связан с следующими станциями напрямую. Если это будет управлять, это будут некоторые проблемы. Например, чтобы избежать слишком свободного или напряженного материала, скорость должна быть одинаковой на всех станциях. Несмотря на то, что производство определена, а вращающаяся скорость рулона ткани может быть отрегулирована как то же самое, диаметр рулона меняется. Следовательно, скорость выпуска материала не является стабильной. Наконец, трудно соответствовать скорости выпуска материала с скоростью кормления.
Подводя итог, механизм натяжения играет роль в освобождении материала, когда обнаруживается отсутствие материала и останавливается, когда выпускается материал определенной длины.

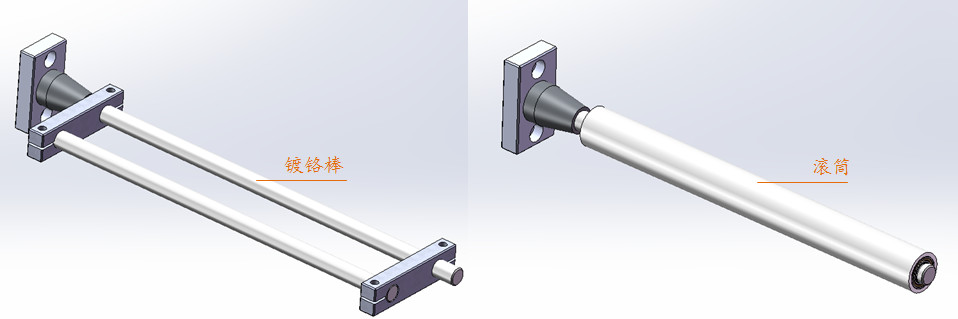

в Ткань поддерживающая рама
Это устройство сравнительно простое.
Хромированный бар/ролик
2. Вставка и тиснения в носовой полосе
Перед анализом этой станции следует ответить на один вопрос, заключается в том, почему наверху обрабатывается слой материала. Как мы все знаем, маска N95 не является одноразовой маской, носовая полоса, складывая один слой материала. Следовательно, самый внешний материал должен быть обработан вверху, чтобы носовая полоса могла быть вставлена между слоями материала.

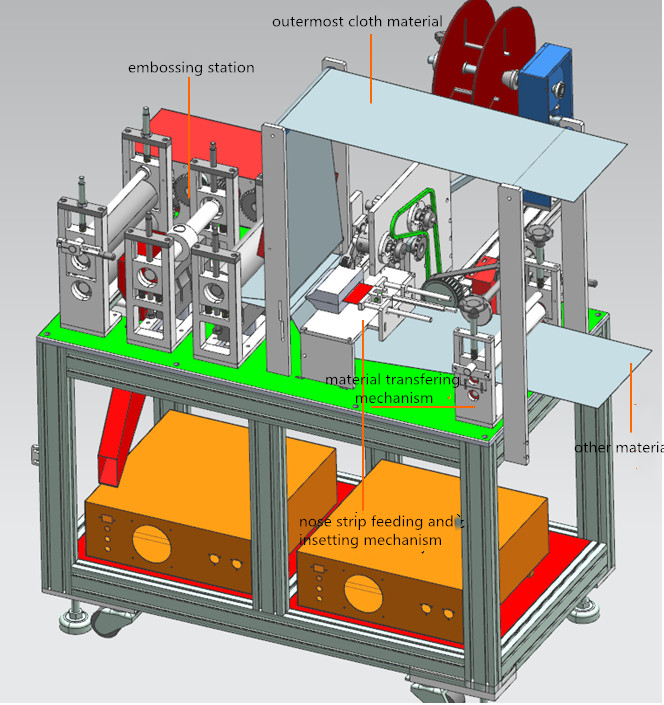

1) Порядок потока
а Самый внешний материал и другой материал подаются на станцию на пути, показанном на приведенной выше рисунке;
беременный В то время как материал передается на станцию, станция вставки для носовой полосы будет вставлять полосу между слоями ткани.
2) Механизмы

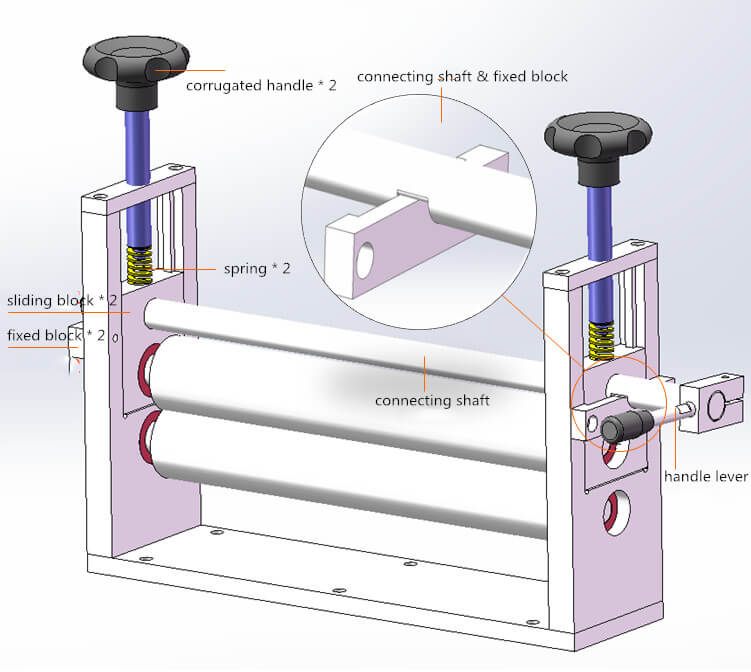

а Устройство передачи материала
Это устройство может нажимать на слои материала. Принцип: затягивание гофрированной ручки, а затем уплотнение скользящего блока с помощью пружин.
Функция этого устройства довольно проста, поэтому давайте напрямую обсудим его функции. Это можно найти, фиксированный блок застрял в канавке соединительного вала. В этом случае соединительный вал также будет поднимать или опуститься, когда он вращается. Когда ручная рычаг вращается, верхний ролик поднимется. Следовательно, новый материал может быть расположен между двумя роликами удобно.
беременный Кормление и вставка носовой полосы

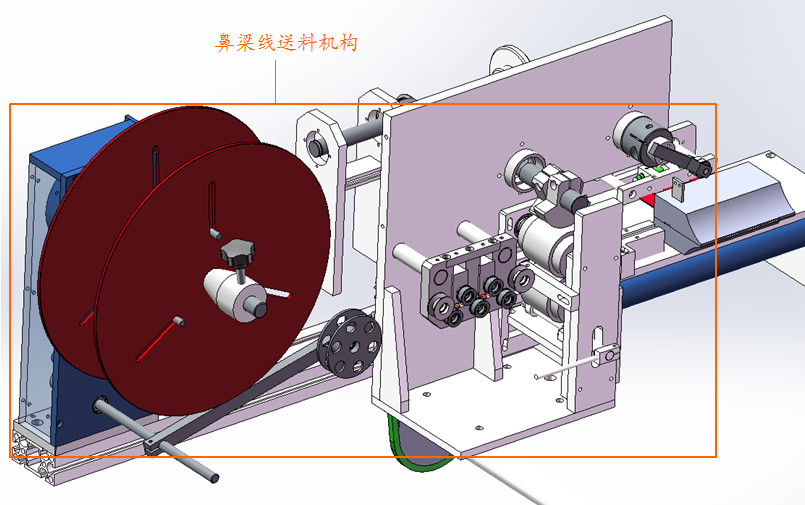

Механизм кормления носовой полосы

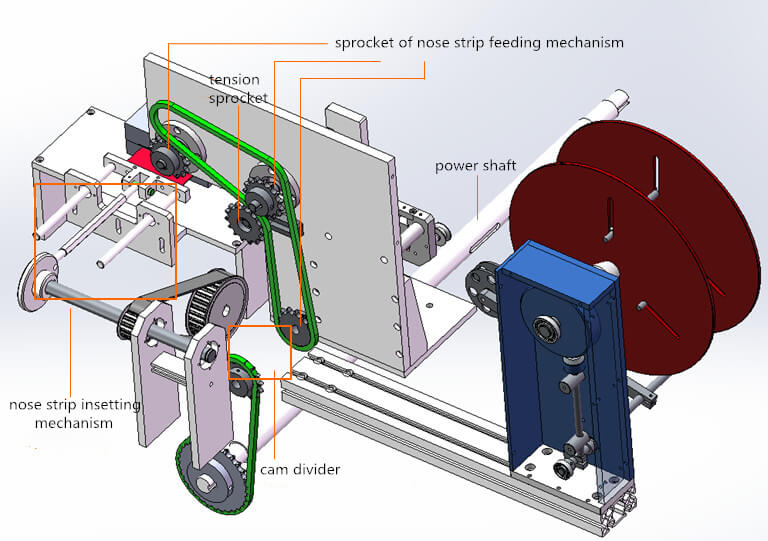

а) Вождение этого механизма
Этот механизм полностью обусловлен силовым валом, который также обеспечивает мощность для следующих станций.
После этого силы передаются в CAM -делитель и, наконец, в кормление и вставки в носовой полосе.

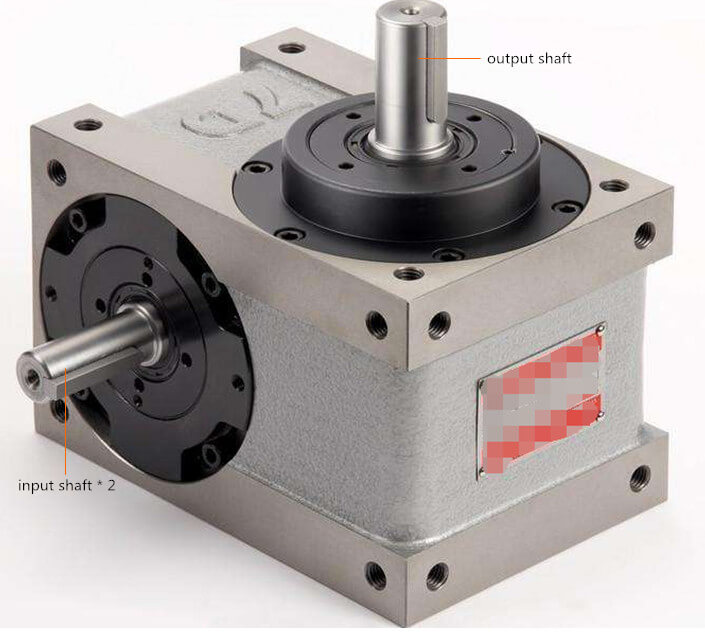

Как нравится Cam Divider?
Есть два входных вала и один выходной вал. Входные валы соединяются с звездочкой питания мощности и материала и выходным валом с синхронным колесом механизма вставки материала.

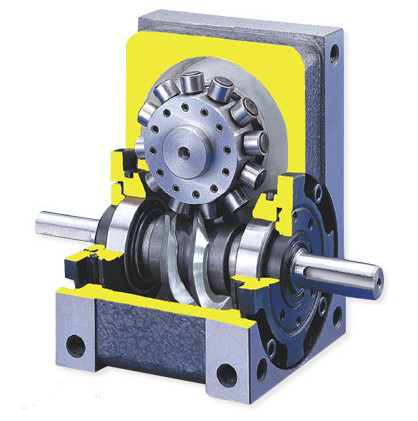

Из приведенного выше рисунка два входных вала являются интеграцией, так что мощность может быть непосредственно доставлена в звездочку, подавляющую материал, который движется без перерыва. С другой стороны, синхронное колесо, соединяющее выходной вал, становится вращающимся перерыванием из -за внутренней структуры разделителя.

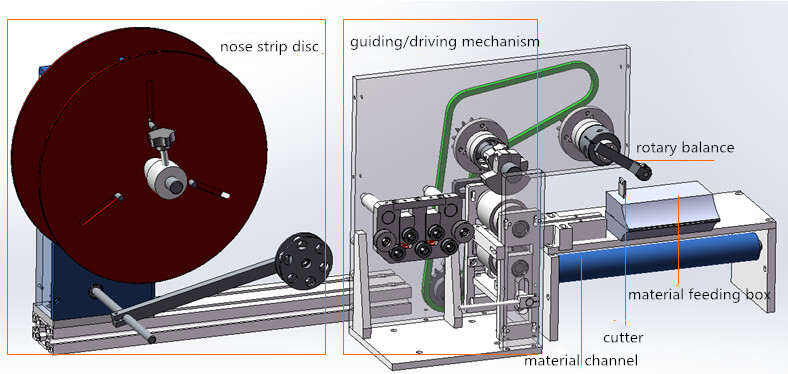

б) механизм кормления носовой полосы
я. Порядок потока
Материал диск → руководство/механизм вождения. (Материальный диск не нуждается в питании для вождения, а носовая полоса управляется механизмом вождения.)
Руководство/механизм вождения → Канал материала → коробка подачи материала.
После того, как носовая полоса питается, вращающийся баланс приводит к резку, чтобы разрезать полосу, а затем вставка механизма толкает полосу в тканевые материалы.
Приведенный выше процесс повторяется.
II Принцип работы

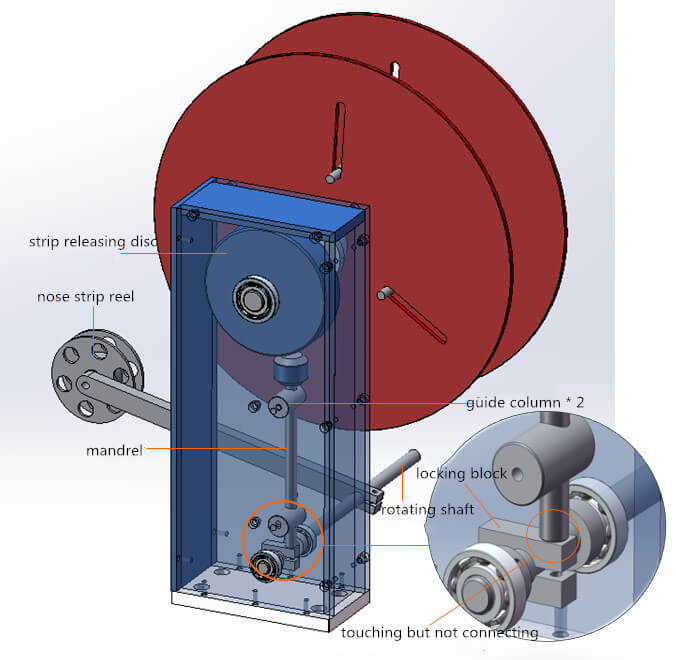

Носовой полоса диск
Катушка с носовой полосой → вращающийся вал → блокирующий блокирующий блок → Mandrel → Lits
Этот механизм может кормить полоску, когда не хватает материала при руководстве/вождении, в то время как останавливается, когда выпускается слишком много материала. Конкретный принцип работы можно объяснить как:
Носовая полоса передается под полосовой катушкой. Когда материалу не хватает в механизме руководства/вождения, носовая полоса будет напряжена, так что полосатая катушка поднимается и приводит к вращению вращающегося вала. Затем вал приводит к тому, что блочный блокировки движется по часовой стрелке и снижает оправку. После этого материальный диск вращается.
С другой стороны, носовая полоса будет свободно, если она переизглажена. Следовательно, полосатая катушка движется вниз, и следующие движения противоположны вышеуказанному процессу. Наконец, Mandrel поддерживает материал, останавливает его движение.

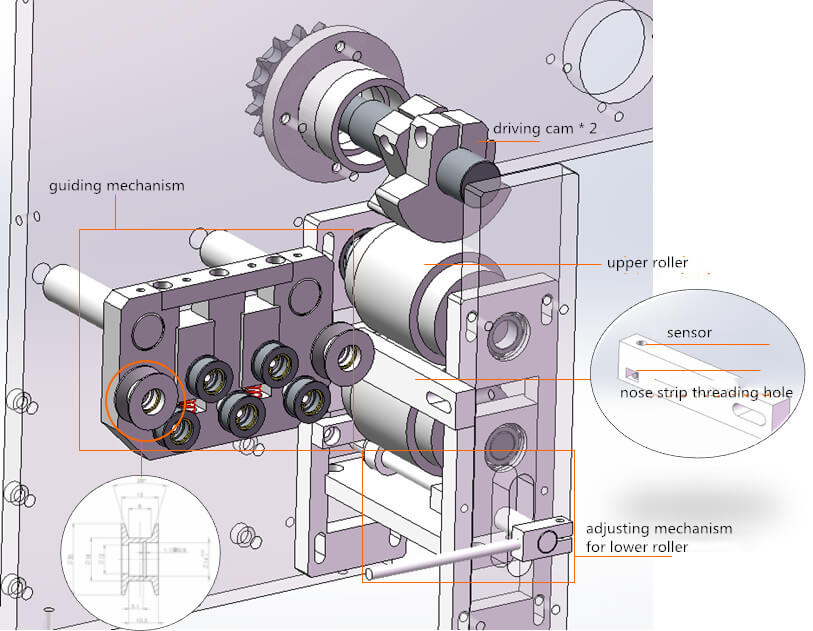

Механизм руководства/вождения

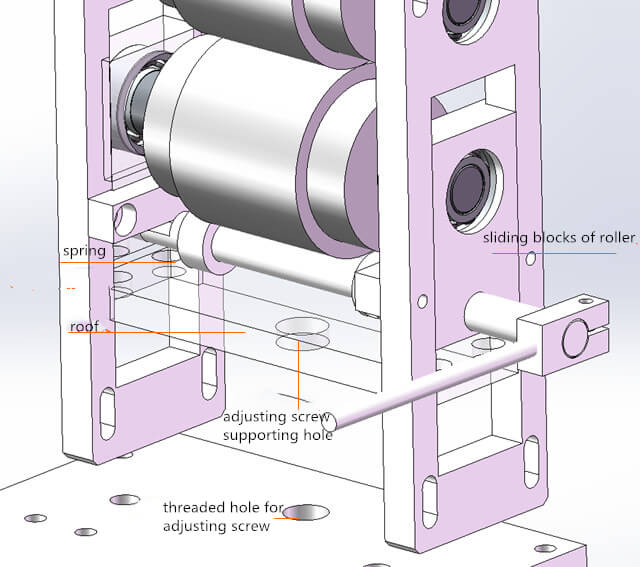

Регулирующий механизм для нижнего ролика работает в том же принципе и для той же функции с механизмом передачи материала. Между ними отличается то, что регулировочный винт сначала поддерживает крышу, которая затем поддерживает ролик через пружину между ним и скользящим блоком ролика.
Функция руководящего механизма заключается в том, чтобы избежать отклонения полоса. На снимке мы видим, что два ролика слева и вправо являются V -типом, которые могут предотвратить отклонение носовой полосы на две стороны.
После руководства механизм носовая полоса передается через инсталляцию датчика между роликами и наконец -то в канал материала. Клавичная камера управляет роликами. Когда он поворачивает один круг, он один раз касается ролика и управляет вращением роликов.
Вы также можете спросить, почему нужны две камеры? На самом деле, два кулачка могут помочь пользователям настроить свои углы контакта с помощью роликов удобно, чтобы удобно отрегулировать длину носовой полосы.

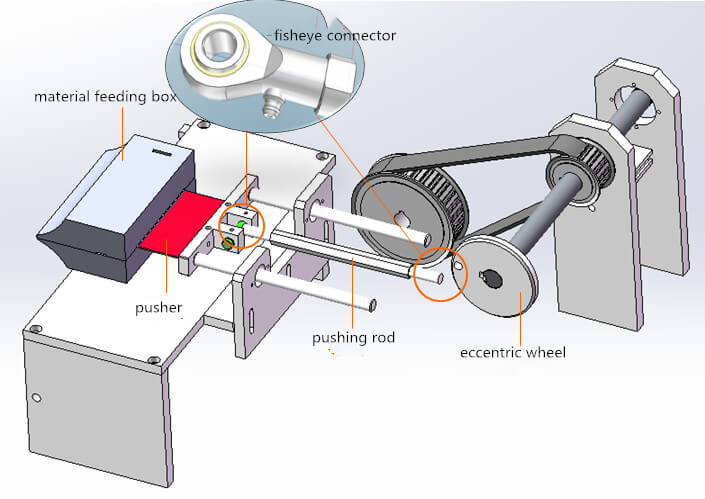

в) механизм вставки носовой полосы
Этот механизм движется в порядке: эксцентричные колесные приводы, толкающие стержень и толкатель вперед, чтобы вставить носовую полосу между материалом.
в Механизм тиснения

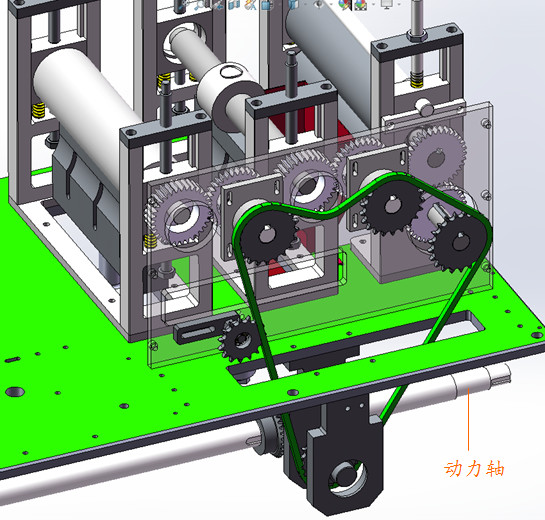

Силовой вал
Мощность этого механизма также исходит от вала мощности, который обеспечивает вал для кормления и вставки носовой полосы.

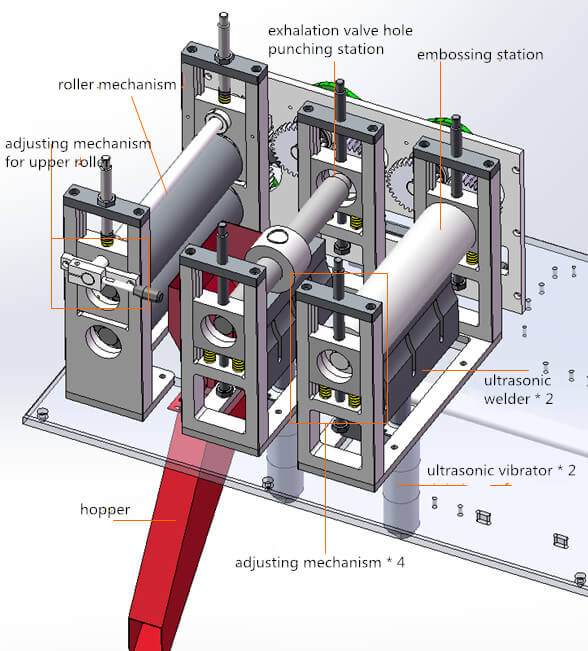

На следующей картинке показаны подробности этого механизма:
а) Станция тиснения
На его роликах есть линии (не показанные на рисунке), чтобы смириться с венами на маске N95.
Регулирующий механизм этой станции также ясен. Верхние и нижние винты могут исправить скользящий блок. Центральная пружина функционирует, чтобы поднять ролик, когда верхний винт ослаблен без прикрепления нижнего винта.
б) Станция перевозки отверстия клапана выдыхания
Выступающий круг ролика может пробить отверстия для выдоха клапана. Парные отходы разряжаются через бункер. Но маска, произведенная на этой машине, не имеет выдоха клапана, поэтому эта станция перемешивания не нужна.
